智能型电机定子测试系统


智能型电机定子测试系统
商城价 :
0.00
产品详情

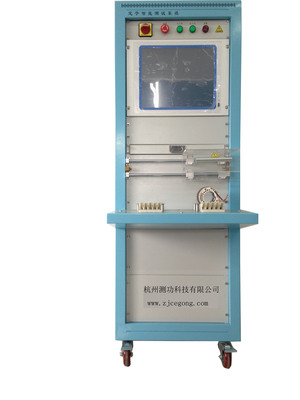

智能型电机出厂自动测试系统
一、概述:
电机出厂自动测试系统,能够在线自动完成对电机整机要求的检验测试,可广泛适用于各类交流电机(单相、三相、异步、同步),家用电器电机,直流电机,步进电机,微型马达等产品。
二、产品特点说明:
1、 分别一次检测,速度快,效率高
2、 所有测试参数自动判断合格与否,软件可以设置上限限报警值。
3、 所有测试参数自动记录、保存与打印。
4、 可以增加产品扫描枪查询功能实现对测试产品的查询。
5、 可以实现手动/自动测试,实现人机对话,用于流水线快速测试场合。
6、 智能测试软件一次设置,**保存,任意调用无需更改参数。
三、功能:
1、安全测试:耐压、绝缘、匝间测试
2、电阻测试:绕线电阻
3、功率测试:测试空载电压、电流、空载功率、功率因数、频率
四、扩充功能:
LCR测量、支持RS232、查询软件
五、主要特点:
1、开放的系统架构:
采用开放式系统架构,软件及硬件可根据客户的需要进行自由扩充,即使在产品交付后仍有预留空间和接口增加功能,便于使用者产品转型或规格调整,使客户一次投入,长期受益。
2、精密的仪器系统:
与同类产品采用强电柜模式不同,测量测试仪器组成,所有测试信号均由仪器自行产生,自动测量,测试精度高、速度快,根除电网波动对测试结果影响,使测试结论更准确、稳定、可信赖。
3、高效的测试速度:
采用专为系统*化的高速并行串口技术,流水线测试技术,测试速度达到**。配合双工位或多工位线控操作装置,更可提高生产线效率。(客户要求五工位)
4、便捷的线控操作:
全数字化操作界面,液晶显示,智能化界面,帮助系统,大大降低对仪器操作者的专业素质要求,使操作更为简单、快捷。
六、测试项目:


项目
检验目的
检验方法
系统测试特点
电气强度
检查相壳与绕组是否绝缘不良或短路
线圈绕组与外壳、线圈相间施加一定时间的工频高压
满足国标标准
电压稳压输出
电流精密测量
绝缘电阻
检查绕组对外壳有无严重漏电或短路
线圈绕组与外壳间施加一定时间的直流高压
满足国标标准
电压稳压输出
电流精密测量
匝间绝缘
检查绕组匝间、相间是否绝缘不良或短路
线圈两端施加一定幅值、波形的冲击电压
适应多种绕组
高频率采样
冲击容量大
相间电阻
检查绕组是否断线、圈数超差、严重短路
测量绕组直流电阻值
快速平衡技术
冲击保护技术
空载功率测试
堵转电流测试
检测电机出厂功率是否有电流过大或机械故障
通过电流模块采集瞬间点电流值
给电机通额定工作电压使电机能运转
无需机械堵转,只要电机空载启动即可测试电机启动电流和堵转电流
单三相功率测试
精密互感器
高速电流采集模块
高精度数据处理


七、技术参数:
名称型号
电机出厂自动测试系统
测试项目
电气强度
电压范围:0.10~5.00kVAC / 100W
泄漏电流:0.10~2.00/20.00/100.0mA 精度: ±5%
绝缘电阻
测量范围:5~2000MΩ(电压DC:500/1000V) 精度: ±5%
匝间绝缘
测试电压:0.30~5.00kV 精度: ±5%
采集频率:5k~40MHz
冲击能量:250/500mJ
绕组电阻
测量范围:0.1mΩ~10.00kΩ 精度: ±0.2%
空载功率测试
启动、堵转电流测试
电压范围:10-600VAC 电流:5A/20A/50A/100A (0.01-100A) 精度 ±5%
附件/工装
测试线/测试夹(五套)
控制单元
控制主机
华南工控机
显示方式
液晶显示器
输入设备
键盘、鼠标
八、系统配置详细清单
1、电机出厂系统控制柜(含控制模块及元器件)
2、智能耐压测速模块
3、智能绝缘测试模块
4、直流微电阻测试模块
5、匝间高压冲击模块
6、电参数测量模块
7、大功率强电柜(电流分档5A/20A/50A/100A/300A/500A/1000A )
8、华南工控主机(含键盘、鼠标)
9、液晶显示器
10、高速采集卡
11、通讯线、信号线、电源线
12、数字电压表头
13、可编程控制器PLC
14、说明书、合格证、保修卡
15、测试软件及刻录光盘
16、扫描枪及查询软件(选配)
九、售后服务:
1、该合同设备的免费保修期为:12个月;上述免费保修期均自乙方实际调试合格能正常使用之日起计算。
2、免费保修期满后,设备可享受终身有偿的维修校准服务,费用由乙方承担。
3、因人为操作不当或因火灾等其它不可抗拒因素所造成的设备损坏不在保修
范围之内。
